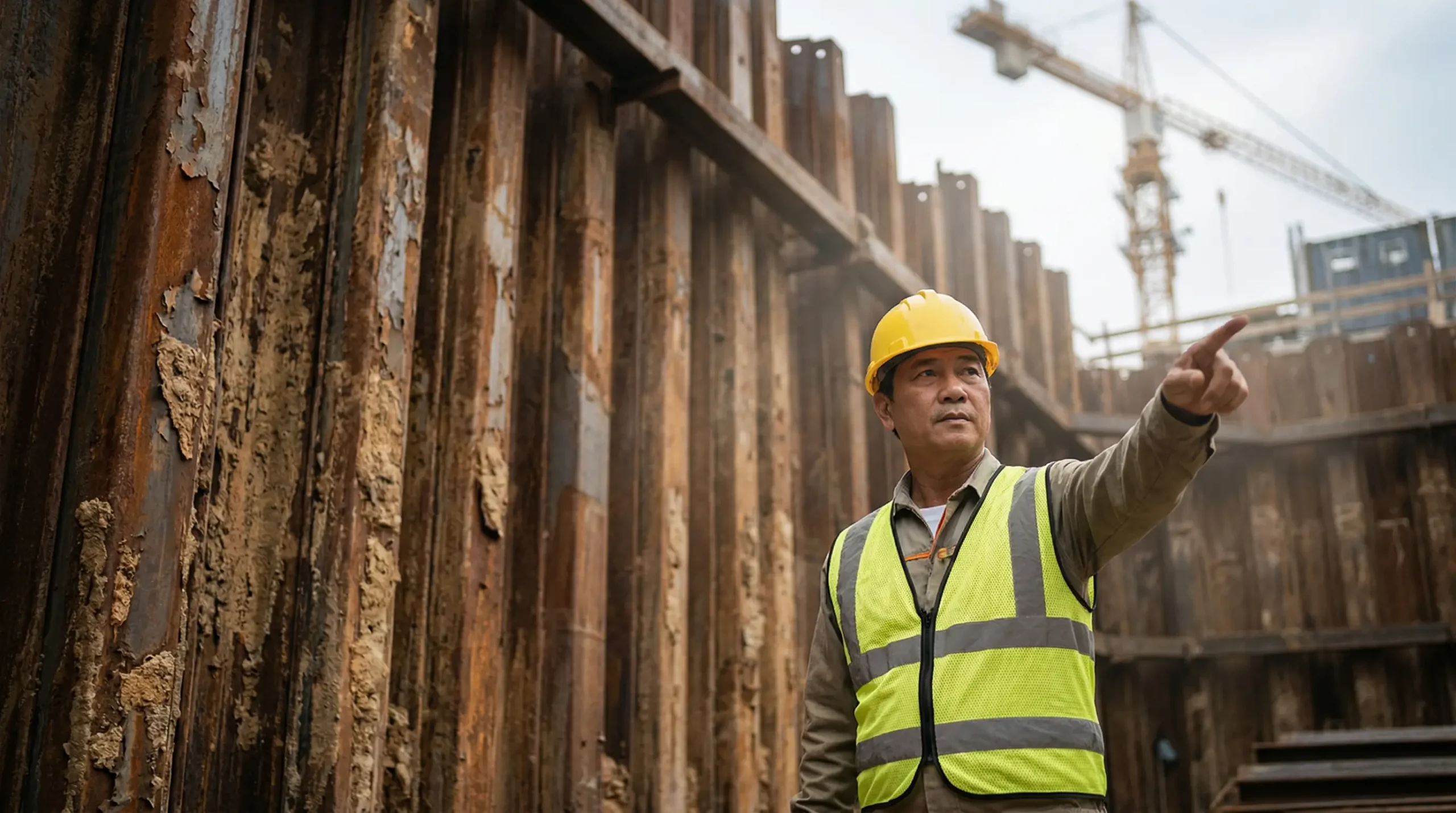

Biện Pháp Thi Công Ép Cọc Cừ Larsen An Toàn: Quy Trình, Tiêu Chuẩn & Báo Giá Trọn Gói 2026
Bạn đang chuẩn bị đào móng làm tầng hầm cho một tòa nhà cao tầng? Hay bạn đang thi công hệ thống bờ kè, cầu cảng sát mép nước? Khoan hãy vội đưa máy xúc vào móc đất!
Là một kỹ sư kết cấu với hơn 20 năm lăn lộn trên các công trường ngầm và xử lý nền móng phức tạp, tôi đã từng chứng kiến những thảm họa kinh hoàng. Chỉ một quyết định chủ quan, bỏ qua công tác gia cố vách hố đào, hậu quả kéo theo là sạt lở hàng ngàn khối đất, kéo sập nền móng của 3 nhà dân lân cận. Số tiền đền bù thiệt hại và đình chỉ thi công có thể thổi bay hoàn toàn lợi nhuận của cả một dự án, thậm chí đẩy chủ đầu tư vào vòng lao lý.
Để ngăn chặn tuyệt đối thảm họa này, ngành kỹ thuật xây dựng đã tạo ra một “tấm khiên” hoàn hảo: Biện pháp thi công ép cọc cừ Larsen.
Trong bài viết chuyên sâu này, tôi sẽ bóc tách mọi góc độ kỹ thuật, từ việc lựa chọn giữa máy ép tĩnh robot hay búa rung điện, đến quy trình chuẩn TCXDVN 9394-2012, và giải pháp xử lý triệt để nền đất cứng chứa đá sỏi. Hãy đọc thật kỹ để bảo vệ túi tiền và sự an toàn cho dự án của bạn!
1Ép cọc cừ Larsen là gì?
Nghe đến “cừ Larsen” (nhiều thợ công trình hay gọi nôm na là cừ lá sen hoặc cọc ván thép), có thể nhiều chủ đầu tư ngoài ngành sẽ thấy xa lạ. Nhưng nếu bạn nhìn xuống bất kỳ hố móng sâu nào tại các công trình lớn, bạn sẽ thấy những bức tường thép khổng lồ chắn quanh vách đất. Đó chính là nó.
Các khía cạnh quan trọng của cọc ván thép và hệ tường chắn đất trong xử lý nền móng
Về mặt định nghĩa kỹ thuật, ép cừ Larsen là phương pháp xử lý nền móng đỉnh cao, sử dụng các thiết bị cơ giới hạng nặng (máy ép tĩnh hoặc búa rung) để hạ những thanh thép đặc hình chữ U, V, W, C200, U200… cắm sâu xuống tầng đất cứng.
Điều làm nên sự kỳ diệu của cọc ván thép không nằm ở độ cứng của từng thanh thép đơn lẻ, mà nằm ở hệ thống “khớp nối” (interlock). Khi được ép liên tục sát vào nhau, các mép cừ sẽ ngàm chặt lại, tạo thành một bức tường chắn đất và chắn nước (waterproof) gần như tuyệt đối.
Chuyên viên tư vấn & Báo giá
Ms. Khuyên Bùi
Tường chắn đất này đảm đương 3 nhiệm vụ sống còn:
2
Máy ép tĩnh robot có thể thi công ép cọc cừ Larsen an toàn trong khu dân cư chật hẹp được không?
Rất nhiều khách hàng tại TP.HCM gọi cho tôi qua hotline của KTH Electric với sự hoang mang tột độ: “Khu nhà tôi hẻm nhỏ, hai bên toàn nhà cấp 4 móng yếu, giờ muốn đào hầm mà đưa búa rung vào ép cừ thì có nứt tường nhà hàng xóm không?”.
Giải thích điều kiện đúng/sai dựa trên khả năng giảm thiểu tiếng ồn và kiểm soát rung chấn
Nếu bạn đưa búa rung điện vào một khu dân cư đông đúc với nhà cửa xây chen san sát, đó là một quyết định tự sát. Sóng chấn động tần số cao từ búa rung sẽ lan truyền qua lòng đất, làm đứt gãy các liên kết móng nông của nhà lân cận.
Trong trường hợp này, máy ép tĩnh robot là vị cứu tinh duy nhất.
Về bản chất cơ học, máy ép tĩnh hoạt động dựa trên nguyên lý dùng hệ thống xilanh thủy lực khổng lồ để tì lên chính những thanh cừ đã ép trước đó, tạo ra đối trọng để “ghì” thanh cừ tiếp theo xuống đất một cách êm ái. Nó lầm lũi xuyên qua các tầng đất sét, đất cát mà không tạo ra bất kỳ một rung chấn nào lan truyền sang hai bên. Đặc biệt, mức độ phát thải tiếng ồn của máy ép tĩnh cực thấp, đáp ứng tuyệt đối tiêu chuẩn thi công môi trường đô thị (bạn thậm chí có thể thi công từ 6h sáng đến 23h đêm mà không sợ bị phường đình chỉ vì ô nhiễm tiếng ồn).
Máy ép tĩnh robot kiểm soát hoàn toàn độ lún cho phép của công trình lân cận ở mức an toàn (dưới 8mm), triệt tiêu hoàn toàn rủi ro đền bù sụt lún.
3
Các phương pháp thi công ép cọc cừ Larsen được phân loại thành những nhóm nào?
Tùy thuộc vào bản vẽ biện pháp thi công, dữ liệu trắc địa, không gian mặt bằng và loại nền đất (yếu, bùn lầy, hay đất dính), giới chuyên gia nền móng chia việc hạ cọc ván thép thành hai nhóm phương pháp cốt lõi. Mỗi nhóm sử dụng một hệ thiết bị hoàn toàn khác biệt.
4
So sánh biện pháp ép cọc cừ Larsen bằng búa rung và máy ép tĩnh: Phương pháp nào tối ưu hơn?
Một câu hỏi làm đau đầu mọi kỹ sư giám sát và chủ đầu tư khi cầm trên tay bản vẽ biện pháp thi công: Giữa hàng loạt công nghệ, nên chọn búa rung điện hay máy ép tĩnh robot? Sự lựa chọn sai lầm không chỉ làm đội ngân sách lên hàng trăm triệu đồng mà còn trực tiếp đe dọa sự an toàn của toàn bộ khu vực. Dưới góc độ của một chuyên gia xử lý nền móng, không có phương pháp nào là “tuyệt đối tốt nhất”, mà chỉ có phương pháp “tối ưu nhất” cho từng hoàn cảnh.
Phân tích từng tiêu chí so sánh: Tốc độ thi công, điều kiện địa chất và diện tích mặt bằng
Để bạn có cái nhìn minh bạch và sắc bén nhất trước khi ký hợp đồng với nhà thầu, hãy đặt hai “cỗ máy quái vật” này lên bàn cân:
- ⏱ Về tốc độ thi công và tiến độ dự án:
Búa rung là “nhà vô địch” về tốc độ. Với lực chấn động dọc trục cực mạnh, một kíp thợ lành nghề có thể hạ hàng chục cọc ván thép mỗi ngày. Tuy nhiên, búa rung chỉ được cấp phép hoạt động trong khung giờ từ 7h sáng đến 19h tối do tiếng ồn quá lớn. Ngược lại, máy ép tĩnh mất nhiều thời gian hơn để setup hệ thống thủy lực, kẹp cọc và ấn từ từ. Bù lại, sự êm ái tuyệt đối cho phép máy ép tĩnh hoạt động tăng ca từ 6h sáng đến tận 23h đêm, giúp bù đắp đáng kể thời gian thi công tổng thể. - 🌍 Về điều kiện địa chất (Sức chịu tải nền đất):
Búa rung phát huy hiệu quả tối đa trong địa chất đất yếu, cát lún, bùn sét vì lực rung làm “hóa lỏng” lớp đất bám quanh thành thép, giảm ma sát cực kỳ hiệu quả. Ngược lại, máy ép tĩnh với sức ghì hàng trăm tấn có thể đè bẹp các lớp đất sét pha cứng. Tuy nhiên, nếu đụng phải nền đất có chứa đá sỏi lớn, cả hai phương pháp đều sẽ gặp khó khăn. - 🏢 Về diện tích mặt bằng và bảo vệ công trình lân cận:
Đây là ranh giới sống còn. Nếu công trường của bạn là bến tàu, cầu cảng, hay mặt bằng ngoài khu công nghiệp rộng thênh thang, hãy dùng búa rung để ép tiến độ. Nhưng nếu bạn đang đào móng tầng hầm nhà cao tầng ngay giữa trung tâm TP.HCM, xung quanh là nhà phố cấp 4 móng yếu, bắt buộc phải dùng máy ép tĩnh. Máy ép tĩnh triệt tiêu 100% rủi ro tạo sóng rung kích thích làm nứt tường hay sập móng nhà hàng xóm, đảm bảo độ lún cho phép luôn nằm trong vùng an toàn.
5
Các bước chính trong quy trình ép cọc cừ Larsen chuẩn kỹ thuật diễn ra như thế nào?
Một bản vẽ thiết kế tường chắn đất dù hoàn hảo đến đâu cũng trở nên vô giá trị nếu đội ngũ công nhân thi công cẩu thả. Để đạt chuẩn nghiệm thu theo bộ quy chuẩn TCXDVN 9394 – 2012 và TCVN 1985, một quy trình hạ cừ Larsen phải tuân thủ nghiêm ngặt 2 giai đoạn cốt lõi với độ chính xác tính bằng milimet.
Giai đoạn 1: Trắc địa định vị, lấy mốc và thi công hệ giằng chống shoring
Đây là bước thiết lập “bàn cờ” trước khi những thanh thép nặng hàng tấn được cắm xuống đất. Mọi sai số ở bước này sẽ dẫn đến việc tường cừ bị xô lệch, hở mép và bục nước ngầm về sau.
- Bước 1 – Công tác trắc địa (TCVN 3972 – 85): Kỹ sư giám sát sử dụng máy toàn đạc điện tử để xác định chính xác các trục móng. Phải luôn thiết lập 2 điểm mốc nằm ngoài khu vực đào đất để đối chiếu, phòng trường hợp các mốc bên trong bị mất trong quá trình máy đào hoạt động. Việc định vị tim cọc phải tuyệt đối tuân thủ bản vẽ kỹ thuật.
- Bước 2 – Tập kết thiết bị: Chuẩn bị nguồn điện 3 pha công suất lớn (380V – 90 KW), hệ thống cần trục, xe đào gắn búa rung hoặc robot ép tĩnh. Cọc ván thép (các dạng U, V, W) được tập kết và kiểm tra dung sai kích thước (độ võng không quá 0.12% chiều dài, chiều dày không sai lệch quá 1.5mm).
- Bước 3 – Lắp đặt hệ giằng chống Shoring (tùy địa hình): Trước khi hạ cừ hoặc song song với quá trình đào đất, nhà thầu phải thiết lập hệ thống đai thép giằng (Wale) ngang và các cột Kingpost cắm sâu xuống đất cứng. Hệ shoring này đóng vai trò như “khung xương sườn” chịu tải, chống lại áp lực khổng lồ từ đất bên ngoài chèn ép vào tường cừ.
Giai đoạn 2: Cẩu cọc, căn chỉnh độ thẳng đứng và rung ép hạ cừ xuống cốt thiết kế
Khoảnh khắc mũi thép chạm đất là lúc các tiêu chuẩn an toàn lao động và kỹ thuật vận hành được đẩy lên mức cao nhất.
- Bước 4 – Cẩu cọc và ngàm búa: Cần trục đưa thanh cừ Larsen vào vị trí tim cọc đã định vị. Mở ngàm búa rung (hoặc mâm kẹp của máy ép tĩnh) kẹp thật chặt vào phần đầu cọc. An toàn của thợ móc cáp lúc này là ưu tiên số 1.
- Bước 5 – Căn chỉnh đa chiều: Nâng cọc cừ lên vị trí thẳng đứng vuông góc với mặt đất. Dùng đèn soi hoặc máy rọi tia laser để căn chỉnh sao cho cọc đứng thẳng theo cả 2 phương. Mép của thanh cừ mới phải ngàm khít (interlock) hoàn toàn vào rãnh của thanh cừ đã ép trước đó.
- Bước 6 – Ép hạ cọc ván thép: Nếu dùng búa rung, lúc đầu chỉ được phép bật rung với tần suất thấp để cọc từ từ bám đất và giữ nguyên độ thẳng đứng. Khi cọc đã ổn định mới tăng lực rung để ép sâu xuống cốt thiết kế. Nếu dùng máy ép tĩnh, hệ thống xilanh sẽ đẩy cọc xuống một cách êm ái và từ từ.
- Bước 7 – Đánh dấu và lặp lại: Rung/ép xong cọc thứ nhất, thợ thi công dùng sơn đánh dấu số thứ tự lên đầu cọc để kiểm soát, sau đó nhấc máy chuyển sang cọc tiếp theo. Sau khi công trình phần ngầm đổ bê tông xong và đã ổn định, những thanh cừ tạm sẽ được tiến hành nhổ/rút lên để tái sử dụng.
Nguyên nhân dẫn đến sự cố sạt lở hố móng sâu khi không thi công ép cọc cừ Larsen là gì?
Bạn đã bao giờ thắc mắc tại sao khi đào một cái hố nhỏ ngoài vườn thì không sao, nhưng khi máy xúc moi sâu xuống 3 – 4 mét để làm móng tầng hầm, đất đá từ nhà hàng xóm lại ầm ầm đổ sập xuống?
Hệ quả sụt lún đối với kết cấu công trình lân cận và giải pháp vây kín hố móng bằng tường cừ
🚨 Bản chất của thảm họa (Phá vỡ cân bằng ứng suất):
Trong lòng đất luôn tồn tại một mạng lưới ứng suất đan xen, giữ cho nền móng của các tòa nhà lân cận đứng vững. Khi bạn lấy đi hàng ngàn khối đất để tạo hố móng, bạn đã trực tiếp tạo ra một “vùng chân không”. Áp lực đất chủ động từ các nhà bên cạnh sẽ ngay lập tức tìm cách xô ngang để lấp đầy vùng chân không đó. Nguy hiểm hơn, việc hạ mực nước ngầm trong hố đào sẽ kéo theo các dòng chảy cát, bùn, gây rút ruột nền móng xung quanh. Hệ quả tất yếu là nhà hàng xóm bị hẫng chân, nứt vỡ tường chữ X, độ lún vượt mức cho phép và sập đổ dây chuyền.
🛡️ Giải pháp đánh chặn tuyệt đối:
Thi công ép cọc cừ Larsen khép kín 4 mặt hố móng là phương pháp can thiệp vật lý hiệu quả nhất. Bức tường thép này với các khớp nối ngàm chặt vào nhau sẽ chặn đứng 100% dòng chảy của đất sét, cát lún và kiểm soát nước ngầm hố móng. Khối lượng đất nền móng của công trình lân cận được giữ nguyên vẹn vị trí, loại bỏ hoàn toàn nguy cơ sạt lở và sụt lún.
Vấn đề thi công ép cọc cừ Larsen trên nền đất cứng chứa đá sỏi cần giải pháp khắc phục nào?
Cừ Larsen mạnh mẽ là vậy, nhưng không phải là “thần thánh” bách chiến bách thắng. Trong quá trình thi công thực tế, không ít lần các nhà thầu phải toát mồ hôi hột khi cọc vừa ép xuống được vài mét đã khựng lại, đầu cọc bắt đầu nứt toác, cong vênh và độ võng vượt quá 0.12% chiều dài bao ngoài.
Giải pháp tương ứng sử dụng mũi khoan dẫn phá vỡ cấu trúc đất trước khi hạ cọc ván thép
Căn nguyên vấn đề: Cọc cừ có diện tích cản phía trước lớn. Nếu gặp phải nền đất sét quá cứng, các thấu kính cát chặt hay đặc biệt là những lớp đất lẫn đá sỏi, sức kháng mũi và lực ma sát thành sẽ vượt quá giới hạn chịu tải của búa rung cũng như máy ép tĩnh. Việc cố tình nhồi ép sẽ làm hỏng bề mặt cừ, phá vỡ ngàm nối (làm hở vách cừ, sau này nước sẽ phụt qua các khe hở này) và vi phạm trực tiếp các tiêu chuẩn nghiệm thu trạng thái bề mặt (TCVN 4399:2008).
Giải pháp khoa học (Công nghệ Khoan dẫn): Để giải quyết triệt để rào cản này, trước khi đưa máy ép cừ vào, kỹ sư sẽ sử dụng hệ thống máy khoan ruột gà (hoặc khoan nhồi cỡ nhỏ). Mũi khoan dẫn sẽ tiến hành khoan phá vỡ các cấu trúc đá sỏi và đất cứng dọc theo đúng chu vi định ép cừ. Bùn Bentonite hoặc dung dịch chuyên dụng có thể được bơm vào lỗ khoan để chống sập thành vách và làm trơn rãnh. Nhờ có lỗ khoan dẫn này làm “đường mở mở”, các thanh cừ Larsen sẽ nhẹ nhàng trượt sâu xuống lớp đất thiết kế mà không chịu bất kỳ lực cản cực đoan nào, bảo toàn 100% chất lượng cơ tính và khớp nối của thép hình.
CÂU HỎI THƯỜNG GẶP (FAQs) VỀ ÉP CỪ LARSEN
Với hàng chục năm kinh nghiệm đứng công trình, chuyên gia xử lý nền móng của KTH Electric xin tổng hợp và giải đáp các vấn đề mà các chủ đầu tư trăn trở nhất:
